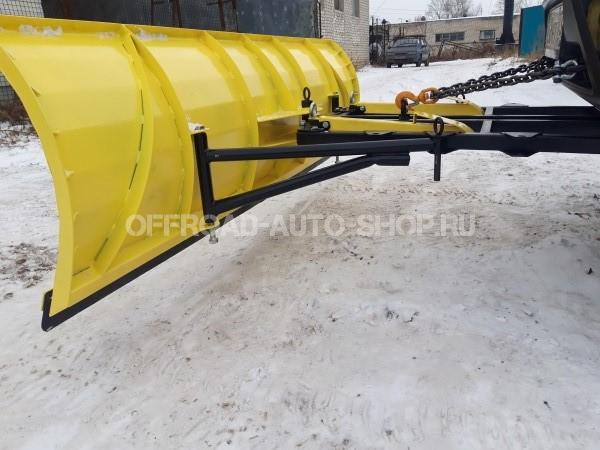

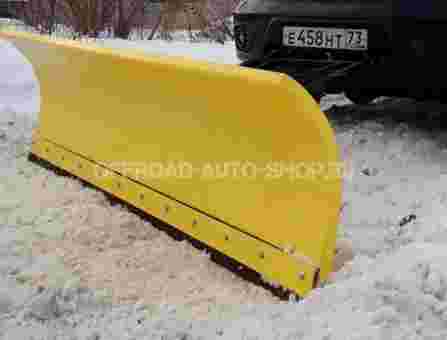

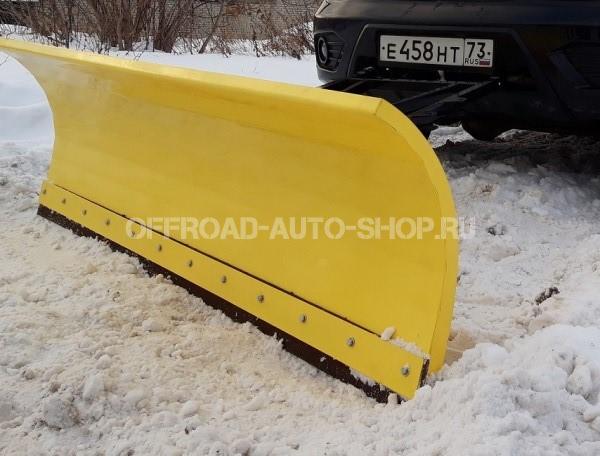

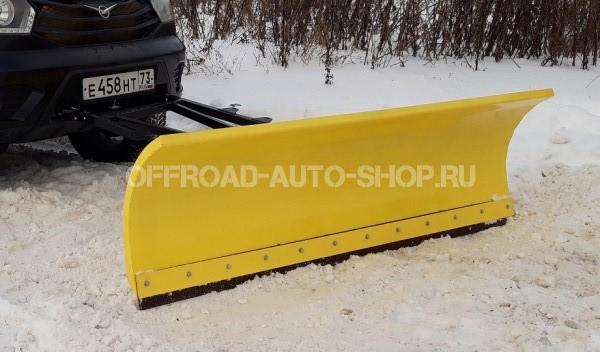

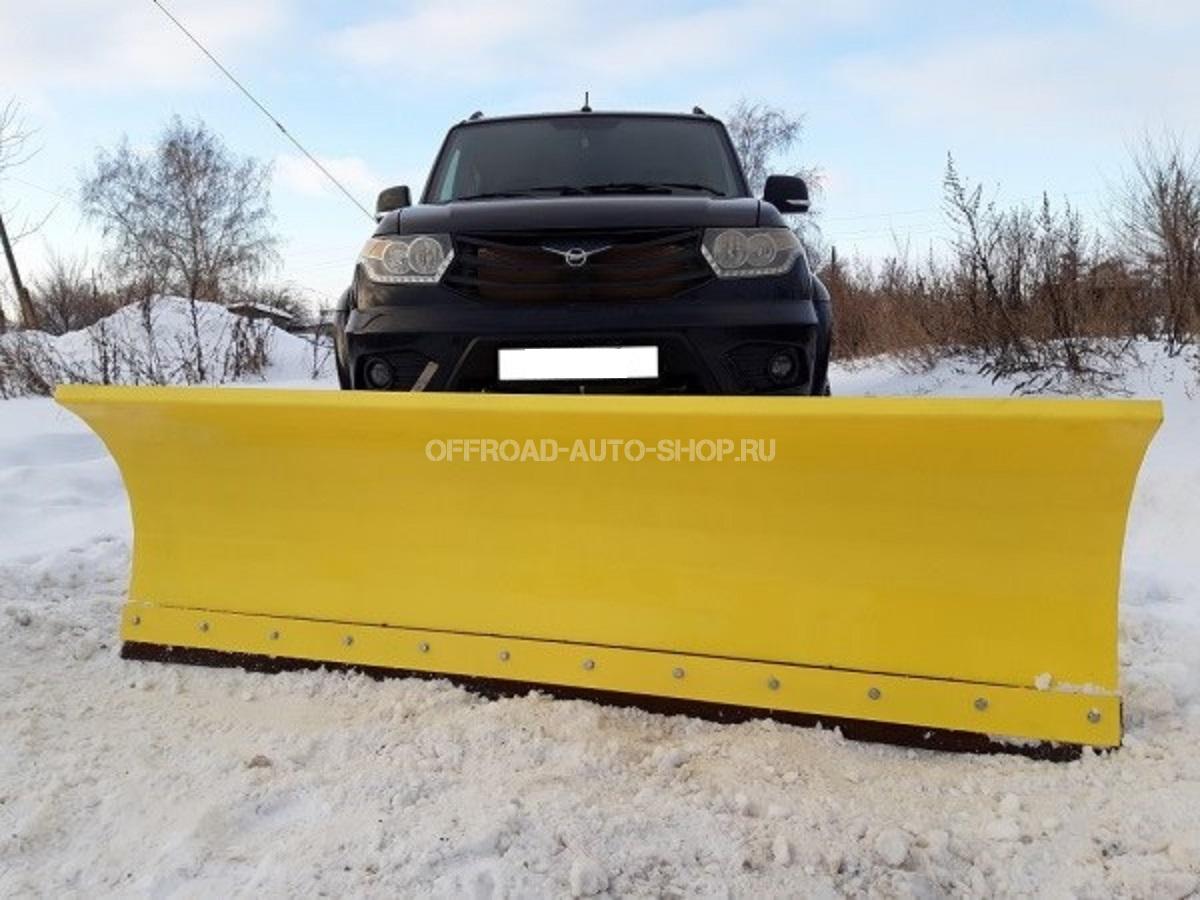

Снегоуборочный отвал на УАЗ (452, 469, Патриот) и их модификации
-
45 250 руб.
-
45 250 руб.
Используемые материалы:
- толстостенная труба 3,5 мм
- лист стальной 3 мм, 4 мм, 5 мм
- крепежные элементы - болт8х50, 8х20,10х20 и гайка м8,м10 оцинкованные
- техпластина для отвалов армированная
Инструкция по установке и эксплуатации.
1. Применяемость.
Снегоотвал СО-01-СТ предназначен для уборки снега на дорожном полотне, околодомовых участках и уличных территориях производственных и складских баз. Данная конструкция может эксплуатироваться а/м УАЗ-452 (и их модификациями), УАЗ-469 (и их модификациями), УАЗ-3163 «ПАТРИОТ» (и их модификациями).
2. Материалы.
Изделие выполнено из стальных толстостенных листовых и профильных материалов с применением плазменной резки, гильотины, листогибов, трубогибов и пескоструйной обработки. Окраска – порошково-полимерная.
3. Стандартная комплектация.
3.1. Ковш 1 шт.
3.2. Плавающий регулировочный кронштейн 1 шт.
3.3. Рамный кронштейн-держатель снегоотвала 1 шт.
3.4. Боковой упор угла ковша 2 шт.
3.5. Палец малый 2 шт.
3.6. Палец большой 1 шт
3.7. Болт М 16х50 4 шт.
3.8. Болт М 10х25 2 шт.
3.9. Болт М 10х70 6 шт.
4.10. Болт М 10 12 шт.
4.11. Болт М 10х40 6 шт.
4.12. Шайба о10 6 шт.
4.13. Шайба о16 4 шт.
4.14. Гровер о10 12 шт
Данной комплектации достаточно для работы с ковшом (подъем-опускание) при уже установленной на А/М эл.лебедки различных производителей.
4. Установка
В первую очередь устанавливается кронштейн-держатель снегоотвала на раму А/М
В УАЗ Патриот ,Хантер крепление осуществляется в штатные отверстия рамы.
В Уаз-469 и Уаз-452 требуется сверловка рамы
Закрепляем плавающий регулировочный кронштейн на рамный держатель посредством болтов.
Хантер, Патриот, УАЗ 452 с применением удлинителя
С помощью большого пальца прикрепляем ковш, с помощью двух малых пальцев регулируем угол поворота (лево-право) ковша на 30 градусов.
Изделие готово к эксплуатации.
5.Дополнительная комплектация

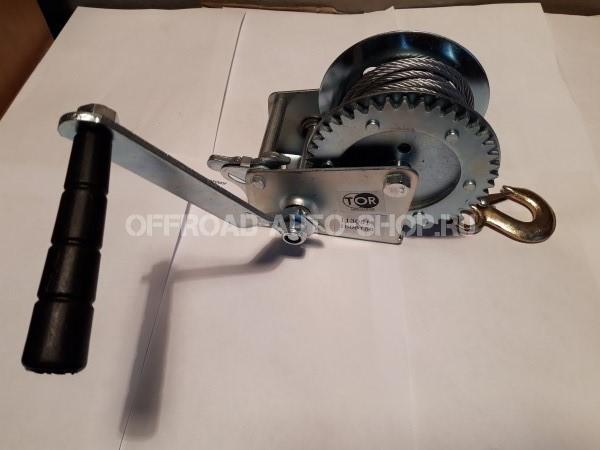

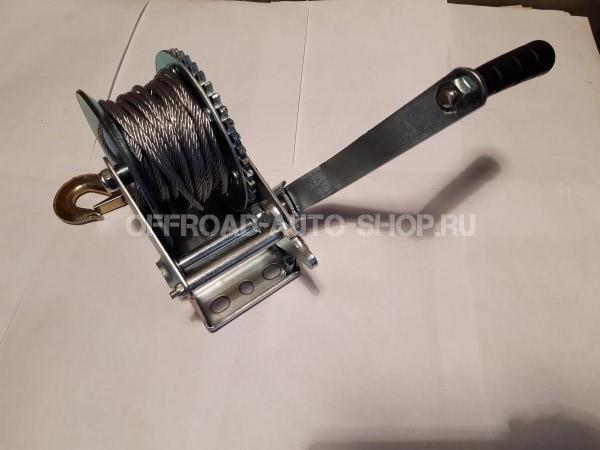

Если Ваш А/М не оборудован эл. Лебедкой, Мы предлагаем доп.комплектацию снегоотвала двумя бюджетными вариантами .

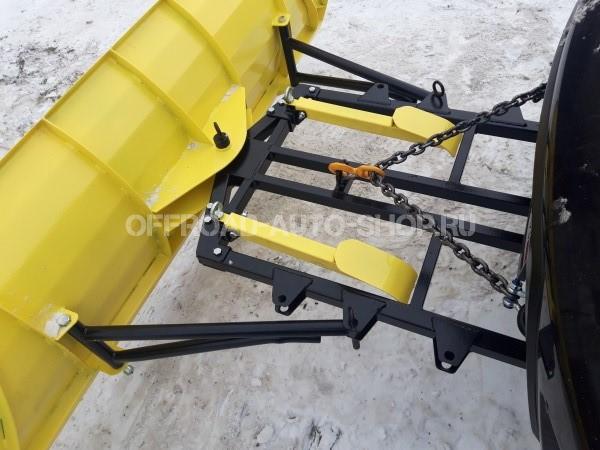

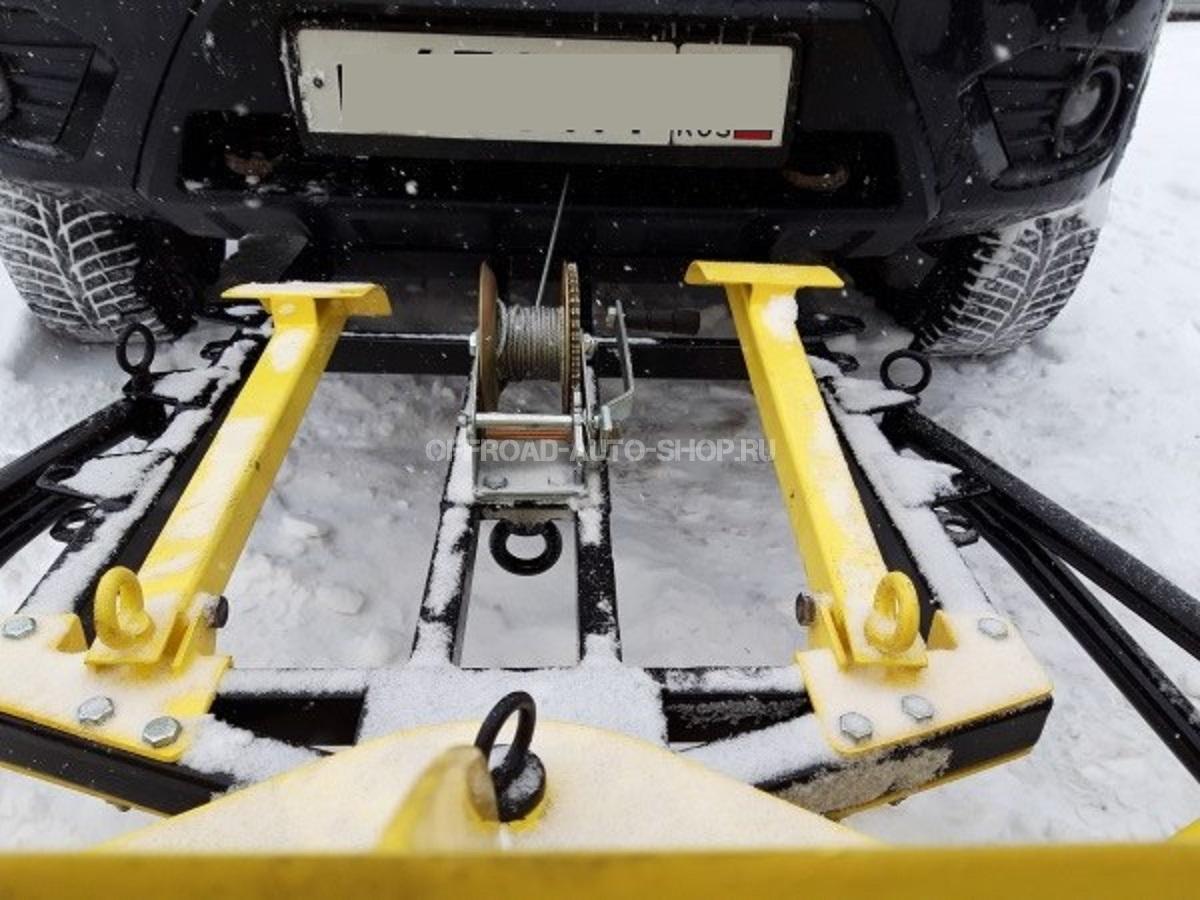

5.1. Складывающиеся опорные кронштейны (2 шт.),поднимающие ковш при движении А/М задним ходом и складывающиеся (опрокидывающиеся назад) при движении А/М вперёд. После выполнения работ по уборке снега и переезде А/М на другую точку, складывающиеся кронштейны фиксируются в горизонтальном положении посредством спец.приспособления, что гарантирует долговечность использования конструкции.

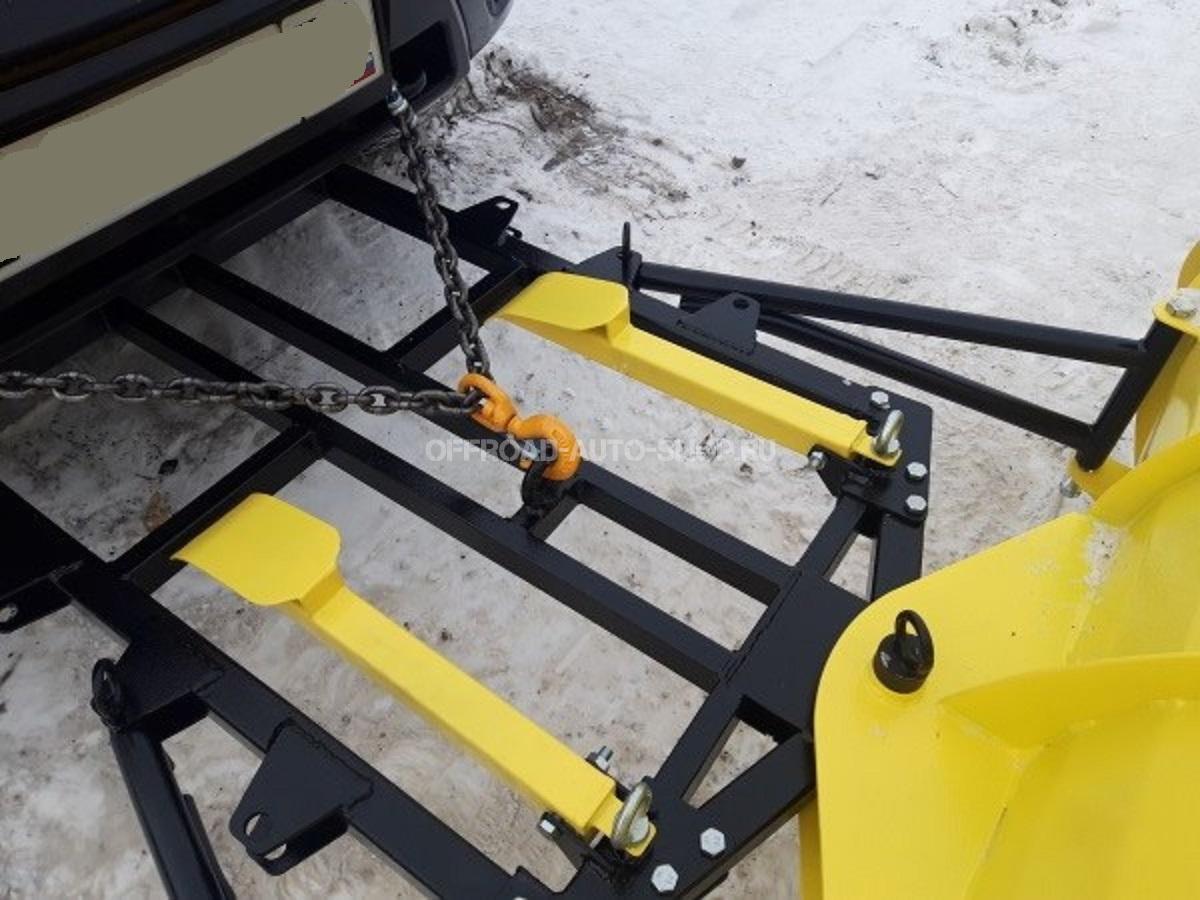

5.2. Цепной комплекс для фиксации ковша снегоотвала в приподнятом от земли состоянии для переезда А/М с точки на точку. Комплектность :
- цепь А-1-8х23 разруш/нагр 1шт,
- крюк вертлюжный тип 322А г/п 1.0т 1шт,
- скоба такелажная «ОМЕГА»-1т (шплинт) 2шт.
ВАЖНО!!!
Цепной комплекс является универсальным для всех а/м семейства УАЗ. В зависимости от модели цепной комплекс крепится : крюком к плавающему регулировочному кронштейну снегоотвала, а скобам буксировочным проушинам ( Патриот, Хантер, 469, 452 ), либо такелажными скобами к снеговалу, а вертлюжным крюком к металлическому бамперу а/м 452 (и его модификациям) или за любой элемент рамы, находящийся ВЫШЕ плоскости точки соединения рамного кронштейна держателя с плавающим регулировочным кронштейном.
Пример УАЗ-ПАТРИОТ. min. 200mm
Приподнимаем вручную ковш, фиксируем его цепным комплексом. А/м готов к переезду на объект уборки снега.
Чтобы привести снегоотвал в рабочее состояние, НЕОБХОДИМО приподнять ковш вручную, отцепить крюк, опустить ковш на землю. Изделие готово к эксплуатации.
Для организаций цена + 12%
